四驅雙排座四開門， 座位前面加裝護欄兼扶手。消防隊員在奔赴滅火救援途中快速背負空氣呼吸器，到達火場后，

迅速投入滅火救援行動。安裝 適應傾翻的液壓翻轉機構。除原車設備外，加裝取力器控制開關、100W 警報器、

警燈開關等。駕駛室外部：駕駛室頂靠前部 安裝有長排警燈 1 個

    容罐框架焊接，罐體內設置縱、橫防蕩板，以減少車輛行駛 過程中罐內水對罐體的沖擊；罐體前后壁板折有梯形折筋，使

罐體具有足夠的強度、剛度。 罐頂設快速開啟式人孔，方便維修人員進出。罐內設有防止水泵吸水形成旋渦從而影響流

量的裝置和濾網。 罐內設有不銹鋼浮球式液位指示器，可通過儀表板上液位表顯示罐內滅火劑的容量；罐底設有帶球閥的排

污口。 罐體設有 2 個 76mm 溢流管，車廂兩邊各 1 個 76mm 注入口，便于其他車輛供水加液之用。 帶 有2 個人口孔快

速鎖緊及開啟裝置。2 個液位指示 器。2 個排污口，帶不銹鋼球閥。2 個注水口（左右各一）

    管路系統：吸水管路   出水管路    注水管路    放余水管路     冷卻水管路

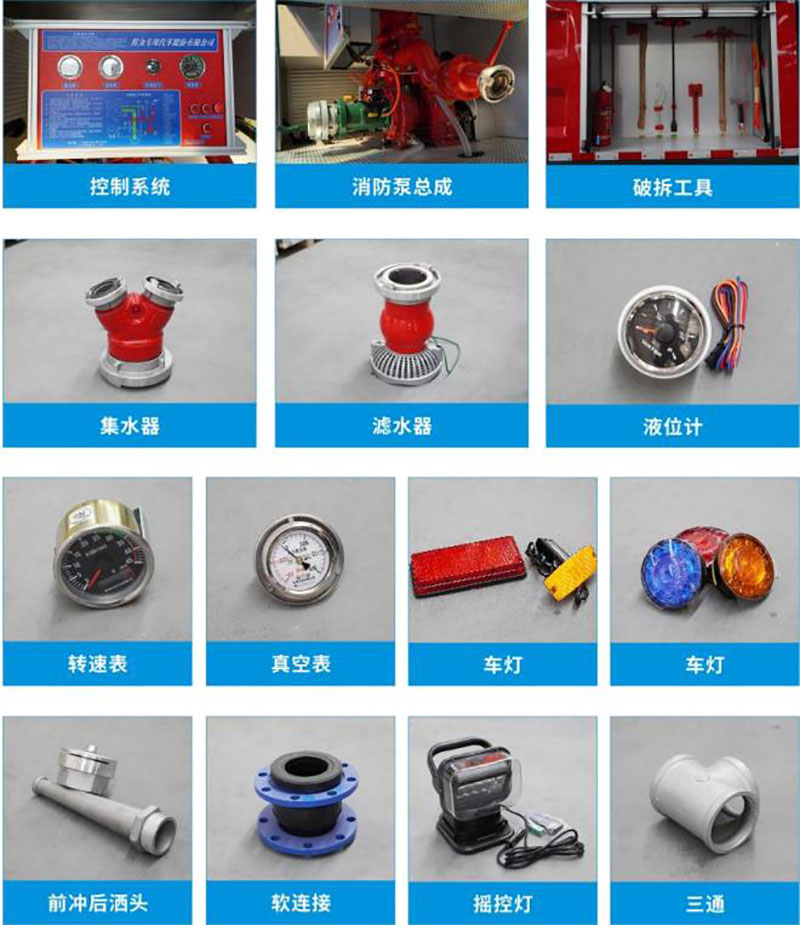

                                            泡沫消防車常用配件

                       泡沫消防車注意事項及操作須知

        一、使用須知

 當水泵的壓力水通過壓力管、旋塞、進入混合器噴嘴，壓力水經噴嘴噴出時，在混合室內形成負壓，這時泡沫罐內

 的泡沫液經進液管、球閥、調節閥的定量孔自動吸入混合室，與噴嘴噴出的水在混合室內混合后，經噴射管、

 出液管、彎管流向水泵，混合液在泵中再次進行混合、增壓后，大部分送至噴射設備形成泡沫噴射出去，小部分

 進入混合器繼續環泵運行。使用時，先將泡沫罐的外注水液口捫蓋打開，然后將混合器手輪按配合使用的泡沫噴射

  設備，泡沫流量調好定位孔位置，然后打開壓力水管路上的旋塞和進液管球閥，根據泡沫噴射設備的工作壓力，

 調節水泵壓力，混合器按比例提供混合液，由出液管進入水泵，繼而向泡沫噴射設備提供泡沫液，混合液與吸入的

 空氣混合產生泡沫，射向火場，撲滅火災。為了保證消防車能始終保持良好的戰備狀況，要求駕駛員和操作人員每

 天認真檢查車輛的完好情況，以便及時發現隱患，排除故障。

      二、注意事項

 1、底盤部分請遵照底盤使用手冊的有關章節檢查；

 2、檢查消防泵、取力器、引水泵、傳動軸有無異常響聲，各轉動部位潤滑是否正常，有無松動或磨損；

 3、器材接口內的密封情況是否良好；

 4、取力器、引水泵及齒輪箱內油的情況是否正常，有無變質和缺少。各部位有進無滲漏現象；

 5、檢查水泵齒箱冷卻水管是否暢通，有無堵塞現象，引水用小水箱內的水位是否正常，有無滲漏現象；

 6、炮的各轉動部位是否靈活，潤滑是否正常，有無滲漏現象；

 7、檢查整理各類器材及附件，保持清潔、干燥、完好
